型號：LSQ-S1開閉式液壓快速接頭

產品詳情

描述：

LSQ-S1開閉式液壓快速接頭（碳鋼）
應用：LSO-S1系列廣泛應用于各種工業所需的連接，主要用于建筑設備、森林設備、農業機械、液壓機具、石油設備、鋼鐵設備及其它所需的液壓應用。
技術規范：

規格(英寸)	1/4	3/8	1/2	3/4	1	1-1/4	1-1/2	2
額定壓力(PSI)	5000	4000	4000	3000	3000	3000	2000	2000
額定流量(GPM)	3	6	12	28	50	88	120	240
溫度范圍(標準密封圈)	-20℃至+120℃
標準密封圈材料	丁腈橡膠NBR

LSO-S1系列接頭具有以下特征：
1、接頭斷開時，閥芯自動閉合，防止泄漏。
2、接頭連接后，閥自動開啟，在額定工作范圍內，始終保持流體的暢通。
3、關鍵部件經過感應淬火，所以耐用性好。
4、可靠的球鎖機構將相匹配的兩半部分結合在一起。
5、母插座和公插頭采用實心的棒料精密制造。
6、本接頭符合ISO7241-A標準。
7、并與下列產品互換：美國派克(PARKER)6600系列、意大利快事達(FASTER)ANV系列、美國愛力克
(AEROQUIP)5600系列、美國漢森(HANSEN)HA15000系列。

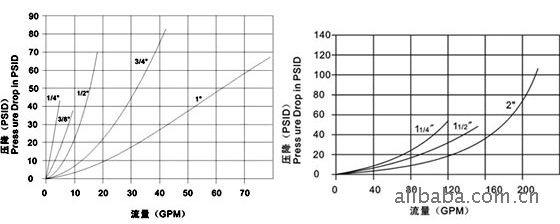

性能：測試液體油-200SUS，1GPM=3.78L/Min,1PSID=0.0069MPa.

LSQ-S1系列(1/4",3/8",1/2",3/4",1") LSQ-S1系列(11/4",11/2",,2")

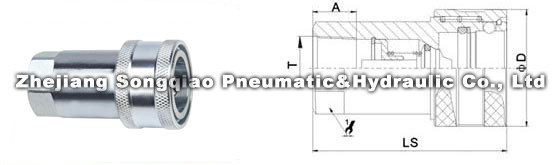

母插座

ISO	PARTNO.	LS	￠ D	HEX1	A	T
6.3	LSQ-S1-02SF	50	26	19	13	G1/4 NPT1/4
10	LSQ-S1-03SF	56	31.5	22	14	G3/8 NPT3/8
12.5	LSQ-S1-04SF	66	38.5	27	16	G1/2 NPT1/2
20	LSQ-S1-06SF	80	48	34	18	G3/4 NPT3/4
25	LSQ-S1-08SF	94	56	41	21	G1 NPT1
31.5	LSQ-S1-10SF	117	69.5	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-12SF	133	84	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-16SF	165	99	75	26	G2 NPT2

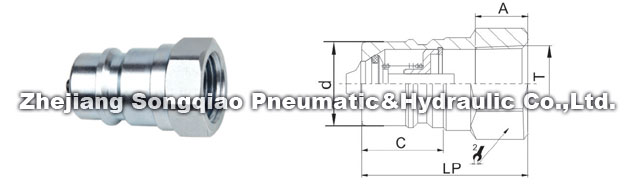

公插頭

ISO	PARTNO.	LP	d	C	HEX2	A	T
6.3	LSQ-S1-02PF	35.5	11.8	15	19	13	G1/4 NPT1/4
10	LSQ-S1-03PF	36.5	17.3	21.4	22	14	G3/8 NPT3/8
12.5	LSQ-S1-04PF	43.5	20.5	27	27	16	G1/2 NPT1/2
20	LSQ-S1-06PF	57	29	28	35	18	G3/4 NPT3/4
25	LSQ-S1-08PF	59.5	34.3	36	41	21	G1 NPT1
31.5	LSQ-S1-10PF	75	45	46	50	25	G1-1/4 NPT1-1/4
40	LSQ-S1-12PF	83.5	55	52	60	27	G1-1/2 NPT1-1/2
50	LSQ-S1-16PF	105	65	64	75	26	G2 NPT2

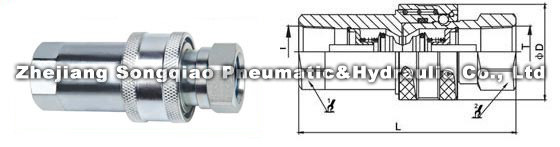

連接裝配器

ISO	PARTNO.	L	￠ D	HEX1	HEX2	T
6.3	LSQ-S1-02	71	26	19	19	G1/4 NPT1/4
10	LSQ-S1-03	75	31.5	22	22	G3/8 NPT3/8
12.5	LSQ-S1-04	88	38.5	27	27	G1/2 NPT1/2
20	LSQ-S1-06	110	48	34	35	G3/4 NPT3/4
25	LSQ-S1-08	119.5	56	41	41	G1 NPT1
31.5	LSQ-S1-10	150	69.5	50	50	G1-1/4 NPT1-1/4
40	LSQ-S1-12	167.5	84	60	60	G1-1/2 NPT1-1/2
50	LSQ-S1-16	210.5	99	75	75	G2 NPT2
